游乐设备之摆线针轮减速器

发布日期:2019年12月11日 来源:本站原创 作者:金马游乐设备



  摆线针轮减速器你知道吗?我相信很多人都不知道,今天小编就介绍一下,它是游乐设备中都有减速制动的装置,用于游乐设备机器的安全性能要求的。

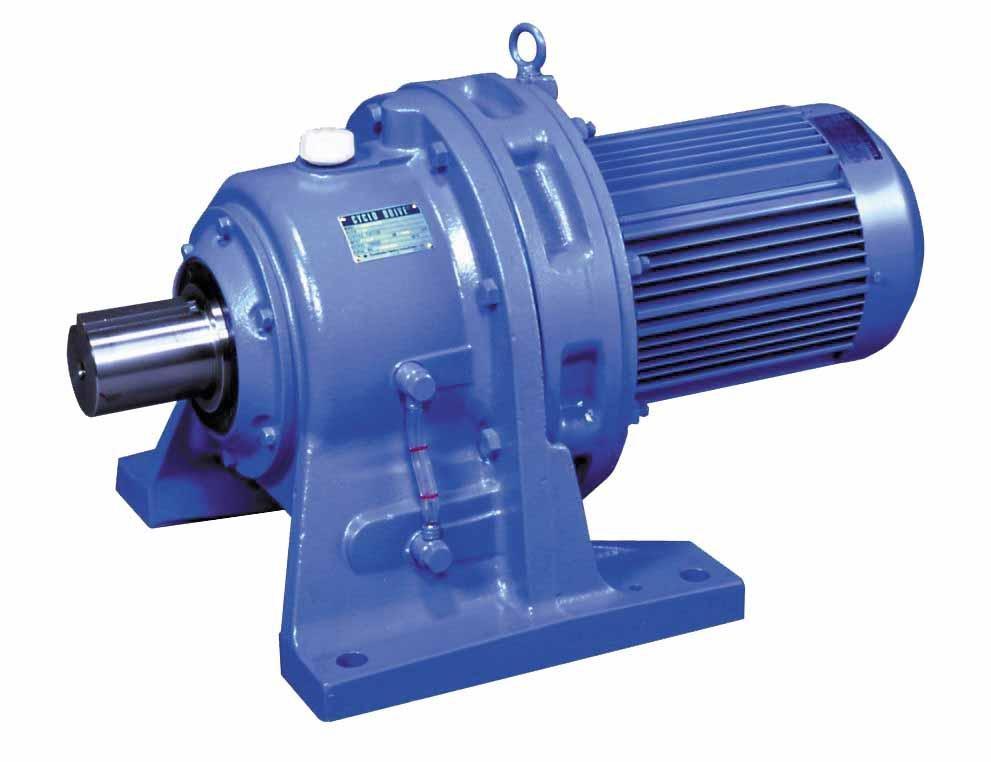

  儿童游乐设备摆线针轮减速器分为卧式、立式、双轴型和直联型等装配方式。儿童游乐设备摆线针轮根据少齿差行星传动原理设计而成。其行星轮(摆线轮)轮齿为摆线齿,太阳轮(针轮^轮齿为针齿,两者组成了儿童游乐设备摆线针轮齿轮副,针轮齿数与摆线轮齿数的差为1。在传动过程中,转臂将输入部分的运动传递给摆线轮,由于固定针轮的作用,摆线轮产生与输入运动相反的低速自转运动,再通过输出部分输出。因主要零件是采用高碳合金钢淬火处理,再精磨而成,且摆线齿与针齿套啮合将动力传递至针齿形成滚动摩擦副,摩擦系数小,使啮合区无相对滑动,磨损极小,所以经久耐用。

  儿童游乐设备摆线针轮减速器传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成只机构;两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针设轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构(为了减小摩擦.在速比小的减速器中,针齿上带有针齿套当输人轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输人轴正转一周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
